CONCURSO DE CASAS SOLARES
Solar Decathlon Europe es una competición universitaria internacional que impulsa la investigación en el desarrollo de viviendas eficientes. El objetivo de los equipos participantes es el diseño y construcción de casas que consuman la menor cantidad de recursos naturales, y produzcan un mínimo de residuos durante su ciclo de vida. Se hace especial hincapié en reducir el consumo de energía, y obtener toda la que sea necesaria a partir del sol.
La última competición celebrada ha sido en Madrid, quedando como finalista un equipo de arquitectos andaluces, auqne al final ganó un equipo francés.
La próxima competición se celebrará en Francia en el 2014.

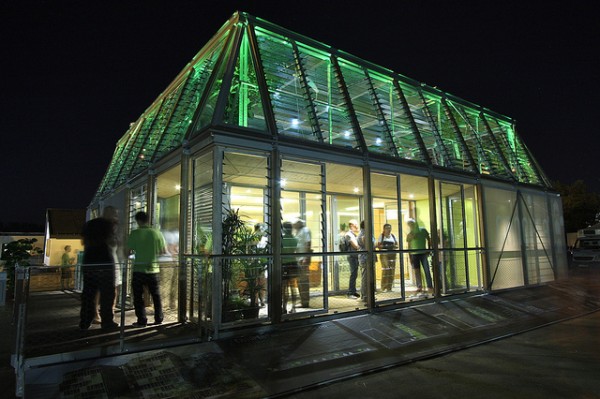

El equipo ganador fue el Team Rhone-Alpes

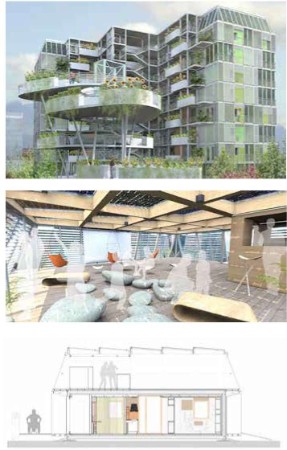

Que propone Canopea®, un proyecto a escala urbana con el que responde a los actuales problemas de densidad de las ciudades, ha ideado el concepto de Na-notorre.
Las Nanotorres son pequeñas torres que albergan una casa unifamiliar en cada piso. La planta superior acoge una lavandería común, una cocina de verano y una zona child-out para toda la comunidad. Un núcleo compuesto por las escaleras y el ascensor son comunes a las tres nanotorres. Además existen pasarelas que vinculan estos tres elementos. Invernaderos, zonas de almacenaje, y un sistema de reciclaje crean un entorno agradable. La gente puede disfrutar de todas las cualidades espaciales de una casa individual, viviendo en un centro urbano denso y compartiendo un ideal de comunidad.

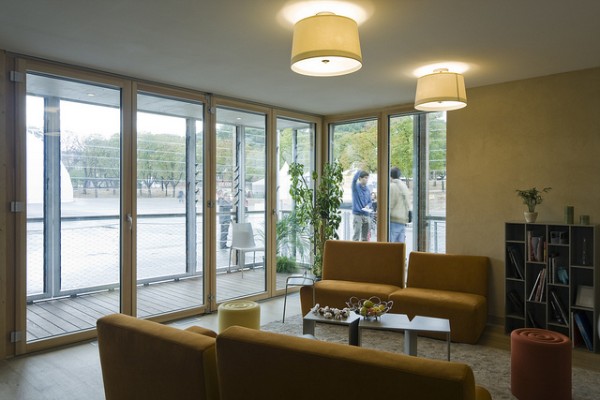

Cada vivienda se organiza en torno a tres volúmenes que contienen los núcleos técnicos (equipos de aire acondicionado, baño, cocina), el dormitorio principal y una sala flexible, que puede ser utilizada como una salita de televisión, una biblioteca, una oficina o un dormitorio adicional. En medio de estos volúmenes, el espacio vital continuo ofrece fluidez. El espacio interior también puede expandirse al exterior. La terraza perimetral hace la sala más grande. Las celosías de vidrio proporcionan protección frente a los vientos de los días fríos y las lluvias. Estas celosías se deslizan para reflejar los rayos solares durante los días calurosos. El edificio se comporta de diferentes formas dependiendo de las estaciones climáticas.
Las nanotorres están integradas en el ecosistema urbano de la ciudad. La energía y la información se intercambian y mutualizan a través de smart grids. El objetivo es alcanzar un equilibrio óptimo puntual en función de las necesidades de calefacción, refrigeración, electricidad, movilidad, servicios y redes sociales en cada momento.
El equipo de Rhone-Alpes promueve esta estrategia territorial a favor del desarrollo de ciudades sostenibles mediante la racionalización del tamaño de las construcciones, la mutualización y el refuerzo de los enlaces sociales.
AREA CONSTRUIDA 195,9 m2
VOLUMEN ACONDICIONADO 202,5 m3
PRODUCCIÓN ENERGÉTICA ESTIMADA 12.733 kWh/Año
CONSUMO ENERGÉTICO ESTIMADO 6.305 kWh/Año
CLASE DE FOTOVOLTAICA Silicio policristalino
POTENCIA PANELES FOTOVOLTAICOS 10,7 kW
TRANSMITANCIA TÉRMICA DE FACHADA 0,0875 W/m2k
TRANSMITANCIA TÉRMICA DE SUELO 0,0872 W/m2k
TRANSMITANCIA TÉRMICA DE CUBIERTA 0,0796 W/m2k
COSTE ESTIMADO 700.000 €
COSTE ESTIMADO DE INDUSTRIALIZACIÓN 140.000 €
Podeis ver más imagenes en el siguiente enlace:
FOTOS DE LA VIVIENDA "CANOPEA"
EQUIPO DE AQUITECTOS DE ANDALUCÍA.
El equipo de arquitectos andaluz, presento un prototipo que desarrolla un concepto innovador de construcción de una vivienda basado en módulos habitacionales completamente prefabricados, generando un producto de alta calidad y versatilidad (potencial de marketing): los mismos módulos prefabricados pueden estar colocados de diversas maneras para satisfacer distintas necesidades. El usuario puede componer libremente los espacios de la casa mediante un sencillo y rápido proceso de montaje-desmontaje.
Debido a la ausencia de cimentación y al uso de soportes sobre el terreno conseguimos un edificio sin huella en el ambiente o residuos tras el desmontaje de la casa.

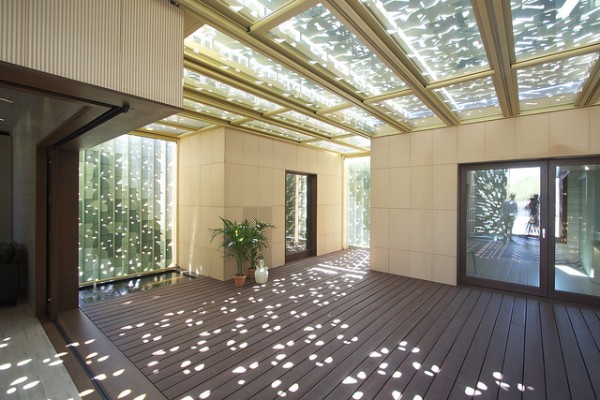

Durante los días de invierno, el patio se convierte en un invernadero, sus acristalamientos capturan la radiación solar y el aire calentado es conducido a las habitaciones. Por la noche, las aperturas del patio y de las habitaciones permanecen cerradas, para disminuir la pérdida energética a través de paredes.
Durante los días de verano, la pérgola controla la radiación solar sobre la cubierta, plegando los paneles de cristal y "abriendo" el patio, permitiendo el aire fluir a través de las paredes. Por la noche, la cubierta de cristal se extiende y la corriente de aire pasa a ser horizontal a través de las aperturas de las paredes del patio.
El agua de lluvia es recogida por las cubiertas inclinadas y usada en los sistemas de disipación de energía. Los paneles cerámicos de las fachadas están conectados a un sistema de goteo de agua que permite crear un efecto de evapotranspiración para el enfriamiento de la cámara de aire, reduciendo la carga térmica de la casa.

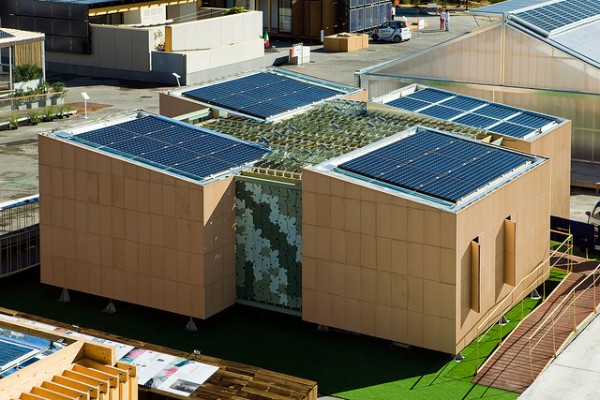

El sistema fotovoltaico tiene una doble función: formación de cubierta y generación de electricidad. Los paneles fotovoltaicos están situados sobre pequeños soportes en las cubiertas de los módulos habitacionales creando una cámara de aire ventilada,. Los paneles situados encima del Módulo Técnico son unidades híbridas, de tal manera que bajo las unidades fotovoltaicas se encuentran paneles solares para el acondicionamiento del agua
AREA CONSTRUIDA 107.13 m2
VOLUMEN ACONDICIONADO 128.64 m3
PRODUCCIÓN ENERGÉTICA ESTIMADA 16.378,82 kWh/Año
CONSUMO ENERGÉTICO ESTIMADO 2.982,43 kWh/Año
CLASE DE FOTOVOLTAICA Silicio monocristalino
POTENCIA PANELES FOTOVOLTAICOS 11,3 kW
TRANSMITANCIA TÉRMICA DE FACHADA 0,20 W/m2k
TRANSMITANCIA TÉRMICA DE ACRISTAL 0,70 W/m2k
TRANSMITANCIA TÉRMICA DE SUELO 0,12 W/m2k
TRANSMITANCIA TÉRMICA DE CUBIERTA 0,18 W/m2k
COSTE ESTIMADO 500.000 €
COSTE ESTIMADO DE INDUSTRIALIZACIÓN 150.000 €
Podeis ver más fotos en el siguiente enlace:
PATIO 2.12
BASES DEL CONCURSO
El ganador del concusros será el que tenga más puntos, que se obtendrán de las siguientes pruebas:
LAS DIEZ PRUEBAS
ARQUITECTURA
Prueba con jurado | 120 puntos
Se busca un diseño atractivo que combine espacios confortables y funcionales con tecnologías y estrategias bioclimáticas que reduzcan el consumo energético de la casa. Un jurado de arquitectos visita cada una de las casas, buscando un proyecto coherente e integrado.
INGENIERÍA Y CONSTRUCCIÓN Prueba con jurado | 80 puntos
Esta prueba evalúa los sistemas que los equipos participantes han utilizado para construir su vivienda, teniendo en cuenta el diseño, la puesta en obra y la conveniencia de su elección. Un jurado de expertos, en base a la documentación técnica y a la visita a la casa, analiza elementos que van desde la estructura del inmueble a sus sistemas solares.
EFICIENCIA ENERGÉTICA Prueba con jurado | 100 puntos
La energía más limpia es la que no se llega a consumir. Por esta razón, la competición pone especial énfasis en que los equipos cubran las necesidades de los habitantes de las casas empleando la mínima cantidad de recursos posible. El jurado evalúa conceptos tales como la envolvente térmica del edificio, los sistemas activos y pasivos (como el soleamiento, la ventilación, etc.) de acondicionamiento térmico, eficiencia de los electrodomésticos, sistemas de control, automatización, etc.
BALANCE DE ENERGÍA ELÉCTRICA Medición | 120 puntos
Esta prueba evalúa la capacidad de las casas para autoabaste-cerse de la energía eléctrica que necesitan a lo largo del año. Las casas deberán tener un consumo lo más reducido posible y una producción eléctrica igual o mayor a su consumo. La prueba se divide en tres apartados que consideran la autonomía eléctrica de la casa, la correlación temporal entre generación y el consumo, y consumo por unidad de superficie. Se evalúa sobre los resultados obtenidos por contadores eléctricos bidireccionales instalados por la Organización en cada una de las viviendas.
CONDICIONES DE BIENESTAR Medición-realización de tareas | 120 puntos
En esta prueba se valora la capacidad de cada casa para mantener unas condiciones ambientales (temperatura, humedad, acústica, calidad del aire e iluminación) apropiadas para el confort de sus habitantes. Se evalúa a partir los resultados obtenidos por sensores instalados por la Organización en cada una de las viviendas y por un ensayo acústico.
FUNCIONAMIENTO DE LA CASA Medición-realización de tareas | 120 puntos
Se trata de comprobar la posibilidad de llevar a cabo con normalidad ciertas tareas cotidianas, como el uso de electrodomésticos, equipos electrónicos, producción de agua caliente o, simplemente, invitar a cenar a estudiantes de otros equipos participantes.
COMUNICACIÓN Y SENSIBILIZACIÓN SOCIAL Prueba con Jurado | 80 puntos
Esta prueba evalúa la capacidad de los equipos de transmitir al público los conceptos básicos que motivan la competición SDE, así como las ideas que aporta la casa desarrollada en la línea de estos, tanto durante el periodo de diseño previo como durante las visitas de público a la Villa Solar. Un jurado de expertos estudia el Plan de Comunicación diseñado por cada equipo durante los 2 años de elaboración de la casa y realiza el mismo recorrido por la casa que se ofrece al público, valorándolo en base a su efectividad, eficiencia y creatividad.
INDUSTRIALIZACIÓN Y VIABILIDAD DE MERCADO Prueba con Jurado | 80 puntos
En esta prueba se valora si la casa diseñada para la competición por cada equipo se puede trasladar al mercado inmobiliario de forma exitosa. El jurado de expertos tiene en cuenta factores como el atractivo comercial de producto, el precio de producción, la posibilidad de prefabricar partes del edificio y la capacidad que tiene el diseño de adaptarse a otros modelos de vivienda.
INNOVACIÓN
Prueba con Jurado | 80 puntos
Se valora si los equipos han aportado soluciones innovadoras en diferentes ámbitos, desde ideas arquitectónicas al desarrollo de nuevos materiales y sistemas. Son los propios jurados de otras pruebas quienes califican por separado los aspectos innovadores de su área de evaluación. La suma de estas calificaciones constituye la puntuación que obtiene cada equipo en esta prueba.
SOSTENIBILIDAD
Prueba con Jurado | 100 puntos
Esta prueba tiene en consideración el impacto ambiental de la casa a lo largo de su "ciclo de vida", es decir, desde la extracción y transformación de sus materiales, su proceso de construcción, su uso y hasta su demolición y reciclaje. Se tienen en cuenta el uso de los recursos naturales, las posibilidades de reutilización y reciclaje, así como, reducción de la generación de residuos.
